Remplacer des blocs BAES vieillissants passe souvent pour une opération de maintenance courante : on dépose l’ancien, on clipse le neuf, on referme le capot. Le branchement BAES existant reste en place, personne ne s’y attarde. Cette approche fonctionne tant que le nouveau bloc est strictement identique à l’ancien en termes de raccordement. Dès que le modèle change de gamme, de fabricant ou de génération technologique, le câblage en attente peut devenir un point de non-conformité.
Compatibilité du câblage existant avec les BAES de nouvelle génération
Les blocs commercialisés depuis quelques années intègrent des fonctions absentes des anciens modèles « tout ou rien » : auto-test, report de défaut, mise au repos centralisée par bus ou par télécommande adressable. Ces fonctions nécessitent un conducteur de télécommande ou de communication supplémentaire dans le câble reliant le bloc au tableau.
Lire également : Détecteur de fumée qui sonne sans raison : quand faut-il le remplacer ?

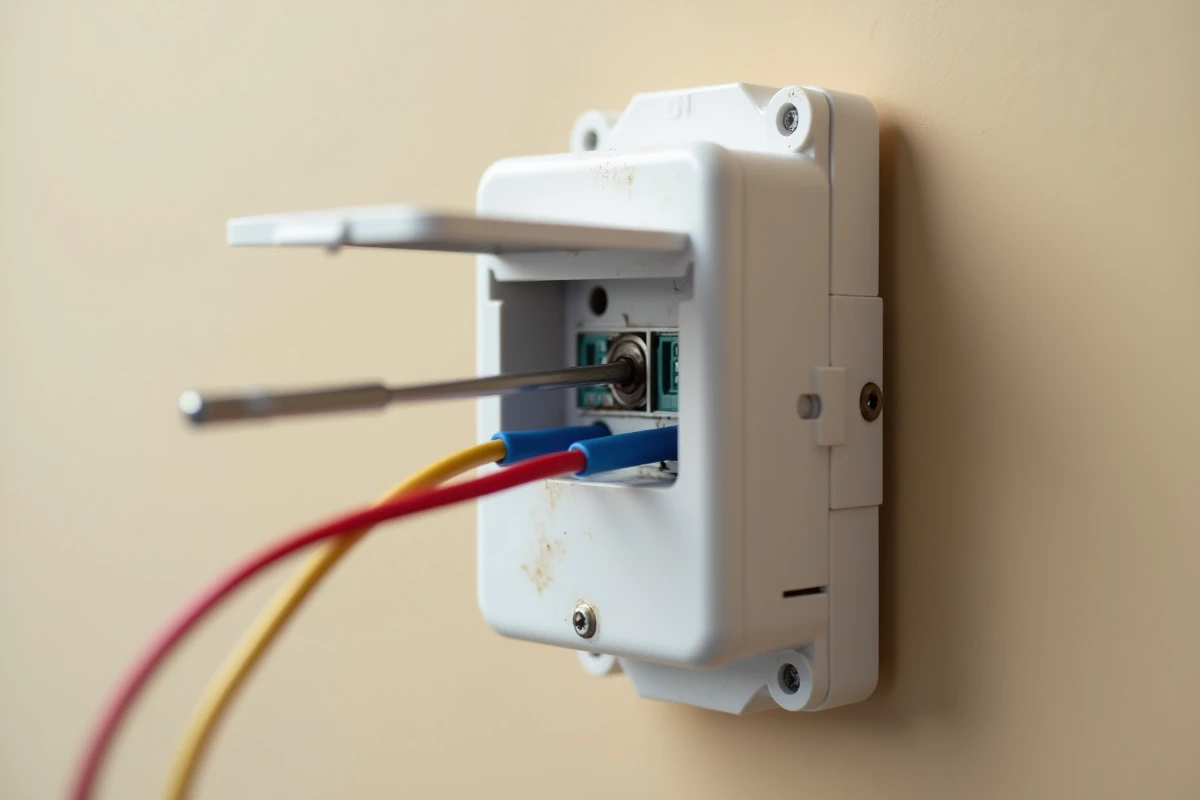

Sur une installation ancienne câblée en 3G1,5 (phase, neutre, terre), le passage à un bloc télégérable impose un conducteur supplémentaire. Le câble 5G1,5, standard actuel pour le branchement BAES, permet de véhiculer la phase permanente, le neutre, la terre, la télécommande et, selon les fabricants, un fil de report d’état.
Nous observons régulièrement des chantiers où le nouveau bloc est posé sur l’ancien câblage sans exploiter la fonction télécommande, faute de conducteur disponible. Le bloc fonctionne en mode dégradé, mais le système perd sa capacité de gestion centralisée. Le bureau de contrôle relève alors une non-conformité, non pas sur le bloc lui-même, mais sur le circuit qui l’alimente.
A lire aussi : Volume de stockage d'un meuble : détails et informations pertinentes
BAES branchement et sélectivité du circuit : ce que la NF C 15-100 impose
Le branchement BAES ne se limite pas au raccordement du bloc dans son boîtier. Il englobe toute la chaîne, depuis le disjoncteur dédié au tableau jusqu’au bornier du bloc, en passant par le cheminement du câble et sa protection mécanique.
La NF C 15-100 (édition consolidée après amendements A5/A6) exige que les circuits d’éclairage de sécurité soient séparés des circuits d’éclairage normal et alimentés en aval du dispositif de coupure générale, mais en amont du dispositif de sectionnement de l’éclairage normal. Un changement de blocs qui modifie la puissance absorbée totale sur un circuit, ou qui ajoute des blocs sur une ligne existante, remet en question la sélectivité du disjoncteur de protection.
Vérification du découpage des circuits
Lorsque le nombre de blocs par circuit change (ajout d’un bloc supplémentaire dans une zone, suppression d’un autre), le découpage des circuits doit être revalidé. Chaque circuit BAES a un nombre maximal de blocs admissibles, déterminé par la section du câble, la longueur de la ligne et le calibre du disjoncteur.
En ERP, cette revalidation ne peut pas rester implicite. Le dossier d’identité du SSI (système de sécurité incendie) doit refléter la configuration réelle. Tout écart entre le schéma déclaré et l’installation physique constitue une non-conformité opposable lors d’une visite de la commission de sécurité.
Modification notable ou maintenance courante : la zone grise réglementaire
La distinction entre maintenance et modification conditionne le niveau de contrôle exigible après l’intervention. Remplacer un bloc BAES par un modèle identique relève de la maintenance. Remplacer un bloc par un modèle de technologie différente, de puissance différente, ou raccordé autrement, peut être requalifié en modification notable par le bureau de contrôle ou l’assureur.
Des retours d’expérience de bureaux de contrôle montrent que le remplacement de blocs « tout ou rien » par des blocs adressables constitue une modification notable du système de sécurité incendie. Cette requalification entraîne une obligation de vérification par un organisme agréé, avec production d’un rapport de conformité.
Le référentiel APSAD R4 (CNPP) précise que toute modification du mode de gestion de l’éclairage de sécurité implique une vérification du schéma de câblage et de sélectivité de la ligne BAES. L’exploitant qui ignore cette étape s’expose à un refus de prise en charge en cas de sinistre.
Conséquences pour l’exploitant en ERP
- Un remplacement de blocs sans mise à jour du dossier SSI peut entraîner un avis défavorable de la commission de sécurité, avec obligation de mise en conformité sous délai.
- L’assureur peut invoquer la modification non déclarée pour limiter ou refuser l’indemnisation si l’éclairage de sécurité est impliqué dans un sinistre.
- Le bureau de contrôle, lors de sa visite périodique, compare la configuration réelle aux plans déclarés. Tout écart génère une observation, voire une réserve bloquante.
Points de contrôle pratiques avant un changement de blocs BAES
Nous recommandons de mener une vérification systématique du branchement BAES existant avant toute opération de remplacement, même partielle. Voici les éléments à examiner :
- Nombre de conducteurs dans le câble en attente : un câble 3G1,5 ne permettra pas d’exploiter un bloc télégérable. Le passage en 5G1,5 est alors obligatoire pour bénéficier de la télécommande de mise au repos.
- Section et type de gaine : les câbles d’origine doivent être compatibles avec les exigences du fabricant du nouveau bloc et de la norme en vigueur.
- Calibre du disjoncteur de protection et nombre de blocs par circuit : recalculer la charge après remplacement.
- Conformité du cheminement : les câbles d’éclairage de sécurité doivent emprunter des chemins distincts de ceux de l’éclairage normal.
Un simple changement de blocs BAES ne dispense pas de cette revue technique. L’installation la plus risquée est celle où le bloc neuf fonctionne mais le branchement reste non conforme, parce que personne n’a vérifié ce qui se passe entre le tableau et le boîtier. La conformité d’un éclairage de sécurité ne se mesure pas bloc par bloc, mais circuit par circuit, du disjoncteur au dernier luminaire de la ligne.
