Le passage à la TNT UHD en DVB-T2/HEVC a rendu visibles des défauts de câblage coaxial qui passaient inaperçus en réception HD. Un câble coaxial TV mal blindé ou un connecteur approximatif suffisent à provoquer des pixellisations répétées sur les chaînes 4K, alors que la même installation fonctionnait sans accroc sur un signal standard.
Marge au bruit en DVB-T2 : pourquoi le câble coaxial devient critique en 4K
La diffusion UHD via la TNT (France 2 UHD, France 3 UHD) repose sur un codage HEVC/H.265 qui compresse davantage le flux vidéo. Le débit utile est plus élevé, et la marge au bruit tolérée par le démodulateur est plus faible qu’en DVB-T classique. Concrètement, chaque dixième de dB perdu dans le cheminement du signal entre l’antenne râteau et le téléviseur pèse plus lourd qu’avant.
Le câble coaxial n’a pas besoin d’être « spécial 4K », cette mention marketing ne correspond à aucune norme technique distincte. Un coax dont le blindage est dégradé, dont la tresse cuivre est partiellement rompue ou dont l’impédance s’écarte de 75 ohms à cause d’un rayon de courbure trop serré va générer des micro-réflexions.
Ces réflexions augmentent le taux d’erreur binaire (BER) au-delà du seuil de correction du décodeur DVB-T2, ce qui se traduit par des artefacts de décompression HEVC visibles à l’écran.
Atténuation linéique et longueur de câble
L’atténuation d’un câble coaxial dépend de son diamètre, de la qualité du diélectrique et de la fréquence du signal. Sur la bande UHF utilisée par la TNT (470-694 MHz), un coax de type 17 VATC présente une atténuation sensiblement inférieure à celle d’un câble fin de type RG-59. Plus le tirage entre l’antenne et la prise murale est long, plus cet écart se creuse.
Nous recommandons de ne pas dépasser une longueur totale de câblage qui maintiendrait le niveau de signal au-dessus du seuil de sensibilité du tuner DVB-T2 du téléviseur. En pratique, au-delà d’une certaine distance, un préamplificateur d’antenne ou un amplificateur de ligne devient nécessaire, non pas pour « améliorer » le signal, mais pour compenser l’atténuation du câble sans dégrader le rapport signal/bruit.

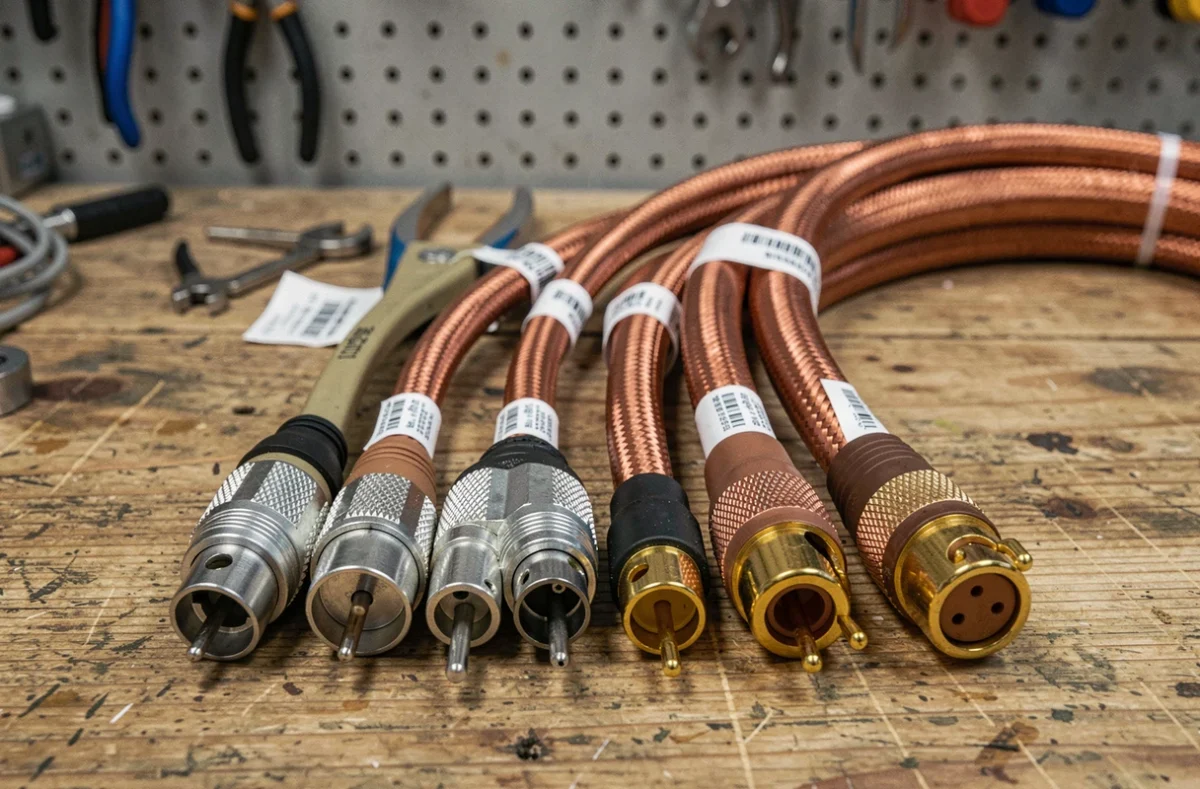

Connecteurs et prises murales : les points faibles ignorés de la réception TV
Le câble lui-même ne représente qu’une partie du trajet. Les connecteurs mal sertis et les prises murales usées sont la première cause de dégradation du signal dans les installations résidentielles. Un connecteur F dont la tresse n’est pas correctement rabattue crée un point de discontinuité d’impédance. Le signal se réfléchit partiellement à cet endroit, exactement comme une onde dans un tuyau dont le diamètre change brusquement.
Les prises murales coaxiales installées lors de la construction d’un logement ont souvent plusieurs décennies. Leurs contacts internes s’oxydent, le ressort de maintien perd sa tension, et la continuité du blindage n’est plus assurée. En réception HD, le décodeur compensait ces pertes marginales. En UHD, elles suffisent à faire basculer la réception sous le seuil de décodage.
Vérification avant remplacement du câble
Avant de changer un câble coaxial TV complet, nous observons qu’il est plus efficace de procéder par élimination :
- Tester la réception en branchant le téléviseur directement sur le câble d’antenne, sans prise murale intermédiaire, pour isoler un éventuel défaut de connectique
- Inspecter visuellement chaque connecteur F ou IEC : tresse cuivre visible, âme centrale tordue, isolant fendu sont autant de défauts corrigeables sans tirer un nouveau câble
- Utiliser l’outil en ligne Matnt.tdf pour vérifier l’orientation adaptée de l’antenne râteau et la liste des émetteurs captables à une adresse donnée, avant de mettre en cause le câblage intérieur
- Contrôler le niveau de signal via le menu d’information du téléviseur (la plupart des tuners DVB-T2 affichent le niveau et la qualité du signal reçu)
Câble coaxial pour TV câble versus TNT : des contraintes techniques distinctes
Le réseau câblé (TV câble) et la TNT hertzienne n’utilisent pas les mêmes plages de fréquences. Un réseau câblé transporte des signaux sur une bande beaucoup plus large, souvent jusqu’à 862 MHz, voire au-delà pour les flux DOCSIS. Le câble coaxial doit donc présenter des caractéristiques de blindage et d’atténuation satisfaisantes sur l’ensemble de cette bande.
Pour une installation TV câble véhiculant des chaînes 4K, le choix du câble se porte sur un coax à triple blindage (tresse + feuillard aluminium + tresse ou feuillard supplémentaire). Ce niveau de blindage réduit les interférences captées par le câble dans son environnement immédiat, notamment à proximité de câbles électriques ou d’équipements produisant des perturbations électromagnétiques.
Répartiteurs et dérivateurs : chaque division coûte du signal
Dans une installation multi-pièces, chaque répartiteur divise le signal entre ses sorties. Un répartiteur deux voies atténue le signal sur chaque sortie, et un quatre voies l’atténue davantage. Chaque point de dérivation supplémentaire réduit la marge disponible pour la réception 4K.
La solution la plus propre consiste à utiliser un amplificateur de distribution placé en tête d’installation, juste après l’arrivée du câble d’antenne ou du réseau câblé. Cet amplificateur compense les pertes des répartiteurs en aval et maintient un niveau de signal homogène sur chaque prise. Le gain de l’amplificateur doit être calibré : un gain excessif sature le tuner et produit les mêmes artefacts qu’un signal trop faible.
Fibre optique et câble coaxial : cohabitation dans les installations actuelles
L’arrivée de la fibre optique dans un logement ne rend pas le câble coaxial obsolète. La box fibre délivre la télévision via son décodeur IPTV, mais la réception TNT reste pertinente comme solution de secours ou pour les téléviseurs secondaires non raccordés à la box. Le câblage coaxial existant conserve donc son utilité.
Dans les logements récents, le tableau de communication centralise les arrivées fibre et coaxiales. Nous recommandons de maintenir le câblage coaxial en état, même si la source principale de télévision est la fibre. Une panne de box ou une coupure internet rend la réception TNT nécessaire, et la qualité du câble coaxial détermine alors directement la qualité d’image disponible.
La 4K sur la TNT ne réclame pas de câble coaxial révolutionnaire. Elle exige une installation soignée, des connecteurs en bon état et un cheminement de câble respectant les contraintes de blindage et de rayon de courbure. Vérifier l’existant avant de tout remplacer reste la démarche la plus rentable.
